 高温環境監視システム 炉内監視カメラシステム

高温雰囲気監視カメラ / 炉内監視カメラ / 製鉄所 / セメント工場 / ごみ焼却施設

寒冷地仕様カメラシステム

雷害プロテクト工事冷却カメラハウジング 概要
冷却カメラハウジング

 冷却ハウジングカメラ  高温環境にて、監視が必要な場所に設置可能 最高400℃(クオーツガラス装着時)まで。
 前面ガラスは、ご利用用途に合わせ、3種類より、選定します。

カメラは、ご利用用途に合わせ、アナログ・HD-SDIなど選定します。
レンズは、カメラタイプによりますが、マニュアルアイリスレンズTLV-A5055M-CSを推奨しています。 偏光フィルターは、φ46mmのものを選定します。

高炉等高温雰囲気対応冷却カメラハウジング

お気軽にご相談ください。

■水冷時の温度目安
冷却水入口温度20℃
周囲温度 流量 内部温度
200℃ 2L/分 約32℃
300℃ 2.2L/分 約41℃
400℃ 6.5L/分 約44℃

■空冷時の温度目安
周囲温度80℃、空気入口温度17℃
圧力 流量 内部温度
1気圧 10cm3/h 約45℃
2気圧 15cm3/h 約35℃

■エアバリア(エアカーテン)
空気圧 エア消費量[M3/H]
1 7
1.5 10
2 12
2.5 14

■オーダーシステム事例
  高温環境テストルーム、製鉄所内監視カメラ 他

寒冷地仕様カメラシステム

-40℃対応製品構成炉内監視カメラシステム 概要

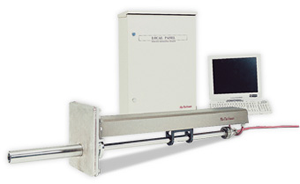

耐熱1800℃ 炉内監視カメラ
高炉の中に挿入して炉内を監視可能なカメラ

設置環境に合わせて、スリーブ長さ(壁の厚さ)350mm、500mm、600mmから選択。カメラ長さは、700mm、1250mm、1500mm、他特型対応。
屈曲が必要な監視には、屈曲タイプ(エルボレンズ)もご用意可能。
他、サーマルカメラ内蔵モデル、メガピクセルカメラ内蔵モデルも受注対応。

■モデル
炉内カメラサーマルカメラ  2017年6月受注開始
 カメラモジュール: AHD720P 近赤外サーマルカメラ
  ・標準レンズ(ストレート)タイプ
  ・エルボレンズタイプ
  ※レンズは、45°/50°/100°/130°より指定

炉内カメラアナログカメラ 3タイプ 小、中、大 他オーダーメイド
 カメラモジュール: 1/2"CCD 水平解像度 600TV本以上
  ・標準レンズ(ストレート)タイプ
  ・エルボレンズタイプ
  ※画角:水平75°x垂直62°

炉内カメラIPカメラ メガピクセル

お気軽にご相談ください。

炉内用サーマルカメラ

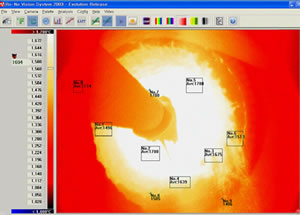

サーマルカメラ画像
※煙や煤がある炉内での監視に最適
炉内カメラ・ローカルパネル

雷害プロテクト工事機器構成
 ・炉内カメラ本体
 ・オートリトラクト機能搭載ハウジング
 ・オートリトラクト制御装置: 電源やエアーの注入が停止した場合、カメラを自動的に安全に退避させます。
 ・空気圧調整弁
 ・空気清浄ユニット: 使用するエアーを清浄後、注入します。

事例システム事例
 製鉄所、セメント工場、化学工場、ゴミ焼却施設 など

寒冷地仕様製品製品群

冷却カメラハウジング

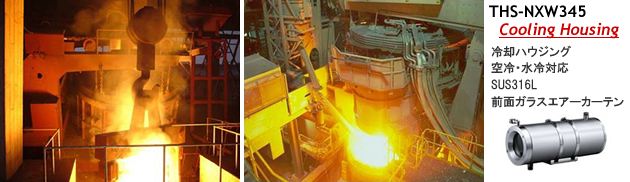

THS-NXW345 冷却ハウジング
ステンレス SUS316L製 水冷・空冷対応
前面ガラス 3種より指定 前面エアーカーテン
オプション: エアーフィルタリングバルブ

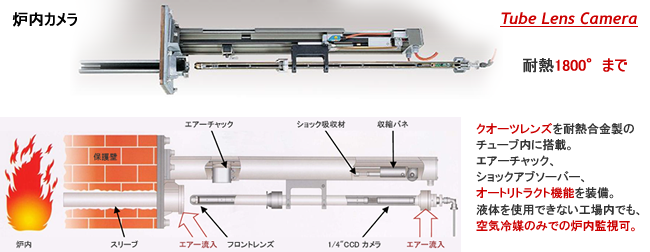

炉内カメラ 炉内カメラ チューブレンズカメラ

耐熱1800℃まで

寒冷地仕様カメラシステム
施工施工

 現況を確認して御見積をご案内します。
 お問い合わせは、03-5431-5971 画像通信システム事業部、またはお問い合せフォームをお待ちしています。
