　ビデオノイズアイソレーター　Noise Isolator & filter, Video Interference Solution

スリーディー製品定価表

 緩衝ユニット　製品定価一覧
カメラハウジングブラケット　THW-B

TVE-H01EH　HD-SDI画像鮮明化装置

HD-SDI画像鮮明化装置取扱説明書

入力：HD-SDI
出力：HD-SDI/HDMI
解像度：720P30/60、720P25/50、
　　　　　1080i60/50、1080P30/25
電源：DC12V 1.5A
寸法：W245xD190xH44 mm
動作環境：0〜60℃/RH：0%〜80%

※オプション
電源アダプターTY-S12-5000



HD-SDI画像鮮明化装置
 スリーディービデオノイズアイソレーター
TVE-H01EH PDF製品仕様 定価￥780,000(税別)
スリーディービデオノイズアイソレーター

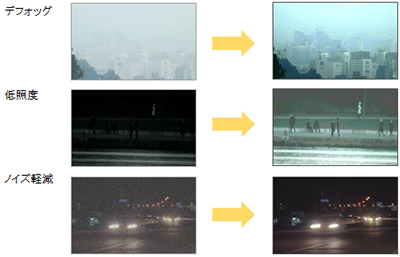

HD-SDI画像鮮明化例

CVBS　サーマルカメラ用画像鮮明化装置
スリーディービデオ鮮明化装置
TVE-TH01EH PDF製品仕様 定価￥380,000(税別)
スリーディービデオスタビライザー

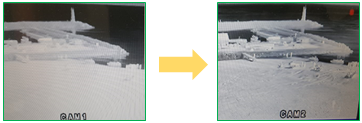

サーマルカメラ専用　画像鮮明化装置TVE-TH01EH
  CVBS　ビデオスタビライザー（振動軽減装置）
スリーディービデオノイズアイソレーター
TVE-C01SS PDF製品仕様 定価￥580,000(税別)
TVE-01DF PDF製品仕様 定価￥248,000(税別)
スリーディービデオスタビライザー

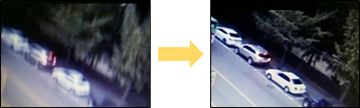

振動軽減装置TVE-C01SS

▲上へ
カメラハウジングブラケット　THW-B

4K対応同軸グランドループアイソレーター　TYP-GL001HD

寸法：W49xH25xD112 mm 150g
電源：DC12V　25mA
※オプション　TY-S12-1000

 4K対応同軸グランドループアイソレーター
 スリーディービデオノイズアイソレーター
TYP-GL001HD PDF製品仕様 定価￥29,800(税別)
スリーディービデオノイズアイソレーター
役割：　ビデオ映像の歪みにつながるグランドループを排除
特長：　ティアリング、クロストーク、ローリングなどを排除

挿入ロス：0.5dB
反応周波数：10MHz　0-3dB
入力抵抗：75Ω、出力抵抗：75Ω
同軸グランドループアイソレーター・バラン
寸法：W73x28x26.5 mm 85g
両端ケーブル長さ：15cm
電源不要 		4K対応同軸グランドループアイソレーター
 スリーディービデオノイズアイソレーター
TYP-GL001HDP PDF製品仕様 定価￥19,800(税別)
スリーディービデオノイズアイソレーター
役割：　ビデオ映像の歪みにつながるグランドループを排除
注）本アイソレーターの挿入により、信号37％減衰します
　　通線距離が長い場合は、TYP-GL001HDをご使用ください

挿入ロス：0.5dB
反応周波数：10MHz　0-3dB
入力抵抗：75Ω、出力抵抗：75Ω
耐圧：AC500V/DC600V
絶縁抵抗：1MΩ以上、CMRR:60dB以上
トランジェント電圧抑制回路：12Vms
▲上へ
カメラハウジングブラケット　THW-B
ビデオノイズ改善確認用セット
対象のお客様
　　エンドユーザー様
　　施工業者様		 下記NTSC用全4機種各1個をセットで、￥29,800（税別）でご提供いたします。

ノイズの発生している現場にて、実際の映像信号で調査することで、もっとも適した製品を確認できます。詳しくは、03-5431-5971までお問合せください。
カメラハウジングブラケット　THW-B

同軸アイソレーター・ノイズフィルター
寸法：84x28x21mm
両端ケーブル長さ：15cm
電源不要

同軸アイソレーター（バラン）
 スリーディービデオノイズアイソレーター
TYP-GB001 PDF製品仕様 定価￥19,800(税別)
スリーディービデオノイズアイソレーター
役割： 同期信号の不安定を改善
特長： ビデオバランス改善と干渉除去用のビデオバランを内蔵

挿入ロス：0.5dB
反応周波数：10MHz　0-3dB
入力抵抗：75Ω　出力抵抗：75Ω
耐圧：最低DC600V
絶縁抵抗：100mΩ
トランジェント電圧抑制回路：12Vrms

■使用前
ビデオノイズ

 　■使用後
　ビデオノイズ緩和

▲上へ
ビデオノイズアイソレーター

同軸アイソレーター・バラン
寸法：74x28x21mm
両端ケーブル長さ：19cm
電源不要

 同軸バラン　信号安定化ユニット
 スリーディービデオノイズアイソレーター
TYP-CB001VH PDF製品仕様 定価￥19,800(税別)
スリーディービデオノイズアイソレーター
役割： 同期信号の不安定を整えてノイズを改善
特長： 高度にバランスの取れたビデオ伝送を行う
　　　　ノイズ源からの影響を抑制
※見込まれる改善
同期信号の不安定化からくる色変化、二重像
データ信号ノイズ
動力線振幅
電話通信線ノイズ
蛍光灯ノイズ
無線系混信ノイズ

▲上へ
ビデオノイズアイソレーター

同軸グランドループアイソレーター・バラン
寸法：74x28x21mm
両端ケーブル長さ：19cm
電源不要


同軸グランドループアイソレーター
 スリーディービデオノイズアイソレーター
TYP-GL001 PDF製品仕様 定価￥19,800(税別)
スリーディービデオノイズアイソレーター
役割：　ビデオ映像の歪みにつながるグランドループを排除
特長：　ティアリング、クロストーク、ローリングなどを排除

挿入ロス：0.5dB
反応周波数：10MHz　0-3dB
入力抵抗：75Ω、出力抵抗：75Ω
耐圧：最低DC600V
絶縁抵抗：100mΩ
トランジェント電圧抑制回路：12Vms

同軸グランドループアイソレーター・バラン
寸法：74x28x21mm
両端ケーブル長さ：19cm
電源不要

同軸グランドループアイソレーター（ハイパフォーマンス）
 スリーディービデオノイズアイソレーター
TYP-GL001H PDF製品仕様 定価￥19,800(税別)
スリーディービデオノイズアイソレーター
役割：　ビデオ映像の歪みにつながるグランドループを排除
特長：　ティアリング、クロストーク、ローリングなどを排除
※TYP-GL001の高性能モデル、ビデオロス（挿入による信号減衰）が少ない

挿入ロス：0.5dB未満
帯域：20-11MHz　±0-3dB
入力抵抗：75Ω、出力抵抗：75Ω
グランドループリジェクト：50Hz未満、90dB未満
耐圧：最低DC600V
絶縁抵抗：100mΩ
トランジェント電圧抑制回路：12Vrms

▲上へ
ビデオノイズアイソレーター

高周波映像音声フィルター　送信・受信セットTYP-HB001

寸法：49x111x25mm 送信・受信とも
電源：DC12V 500mA
※オプション　TY-S12-1000

高周波映像音声フィルター　送信・受信セット
 スリーディービデオノイズアイソレーター
TYP-HB001 PDF製品仕様 定価￥58,000(税別)
スリーディービデオノイズアイソレーター
音声映像各１系統入力
１同軸ケーブル伝送
エンコーダーデコーダーセットで使用
強電、無線、高圧などのノイズ除去
1CHで使用時、400m伝送（RG59)
16CHまでの場合、最長200mまで

RoHS指令対応　本ページに掲載の製品は全てRoHS指令に対応しています。
