 画面分割ユニット  Quad, 9ch/16ch/20ch Splitter & Splitter with HDMI output

スリーディー製品定価表

画面切替器・画面分割器 製品一覧 (定価表)
※製品保証は通常1年です。延長保証も有償にて対応しております。お問合せ下さい。
2022年4月21日 下記製品の定価を改訂いたしました。
製品型番 映像入力数
(BNC)
映像出力端子 映像ループ
出力数 BNC
分割パタ−ン 定価
(税別)
TQS-C4E 4 2BNC - 1/2/3/4分割 10種類 48,000円
TQS-C4V 4 2BNC/VGA 4 1/2/3/4分割 10種類 78,000円
TQS-C4HD 4 VGA/HDMI 4 1/4分割 198,000円
TQS-C4HD(R2) 4 AHD/TVI/CVI/
NTSC 混在可
CVBS/VGA, HDMI 4 1/2/3/4分割 多種 198,000円
TQS-C9V 9 2BNC/VGA 9 1/2/3/4/6/8/9分割
12種類
98,000円
TQS-C9HD 9 VGA/DVI/HDMI 9 1/4/6/9分割 298,000円
TQS-C16V 16 2BNC/VGA - 1/2/3/4/6/8/9/10/16
分割 17種類
148,000円
TQS-C16HD 16 VGA/DVI/HDMI 16 1/4/6/9/16分割 348,000円
TQS-C20HD 20 VGA/DVI/HDMI 16(17-20無) 1/4/9/16/20分割 398,000円
製品型番 SDI/HDMI入力数
(BNC)/(HDMI)
映像出力端子 映像ループ
出力数 BNC
分割パタ−ン 定価
(税別)
TQS-HD04 4 SDI HDMI/VGA - 1/4分割 298,000円
TQS-HD09 9 SDI HDMI/VGA - 1/4/6/9分割 498,000円
スリーディー 映像信号切替器

 AHD/CVBS 4入力 フルHD画面分割ユニット AHD/CVBS FHD input QUAD with HDMI/VGA/CVBS output

TQS-C4HD マルチフォーマット4ch画面分割器
HD-CVIHD-TVIHD-AHDCVBS
HDMI出力

 寸法:210x44x125(+10)mm
 重量:約1kg
 ※19"ラックマウント金具付属
  DC12V電源アダプター付属

AHD/TVI/CVI/CVBS 4入力HDMI 4画面分割ユニット フルHD出力 通常在庫品スリーディーHD-SDI 画面分割器
TQS-C4HD(Rev.2) TQS画面分割器製品仕様 定価198,000円(税別)
スリーディーHD-SDI 画面分割器
画面分割器 TQS-C4HD_Rev2取扱説明書
映像入力:4 AHD/TVI/CVI/CVBS
 *カメラ機種(チップ)により適正に表示されない場合があります。

スルー出力:4 BNC(入力した信号が出力されます)
映像出力: メイン HDMI、サブ VGA or CVBS
解像度:最大1920x1080(入力・出力共)
アラーム入力/リモート操作対応
※詳細は、仕様書を参照ください。

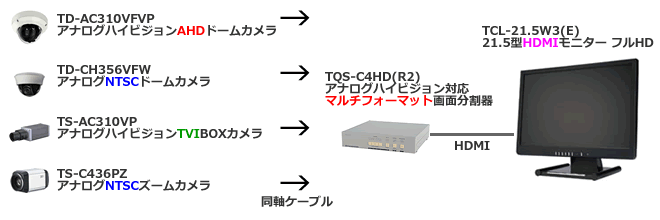

画面分割器 TQS-C4HD マルチフォーマットカメラ接続例
▲上へ

 フルHD表示HD-SDI画面分割ユニット HD-SDI Quad, Splitter with HDMI output
3Dカラー9分割ユニットTQS-C9V画面分割器
HD-SDI出力
※写真は9ch

 寸法:W300xH44xD250(+10)mm
 重量:約3kg
 ※19"ラックマウント金具付属
  DC12V電源アダプター付属

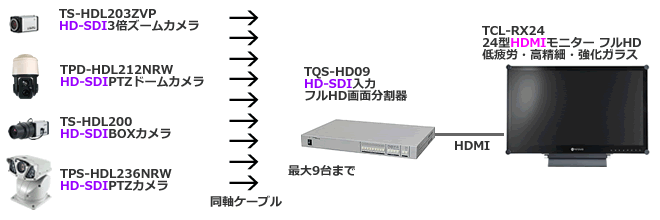

9chHD-SDI 画面分割ユニット フルHD
スリーディーHD-SDI 画面分割器
TQS-HD09 TQS画面分割器製品仕様 定価498,000円(税別)
スリーディーHD-SDI 画面分割器
画面分割器 TQS-HD09取扱説明書

4chHD-SDI 画面分割ユニット フルHD
スリーディーHD-SDI 画面分割器
TQS-HD04 TQS画面分割器製品仕様 定価298,000円(税別)
スリーディーHD-SDI 画面分割器
画面分割器 TQS-HD04取扱説明書
映像入力:HD-SDI
メインモニター出力:1HDMI、1 VGA(D-Sub15)
解像度:1920x1080
※詳細は、仕様書を参照ください。

※モニターフルHD出力信号は、1080p60のみです。
 一部モニターでは、タイミングチャートの相違により、
 適正に表示されない場合がございます。
9chフルHD入力・フルHD出力画面分割器

▲上へ

 フルHD出力アナログビデオ(CVBS)入力 画面分割ユニット Splitter with HDMI output

フルHD表示 1920×1080 対応

TQS-C20HDフルHD表示1920×1080 画面分割器
入力NTSC出力  出力HDMI出力
カラー20ch フルHD画面分割ユニット
アナログカメラをフルHDモニターに表示!

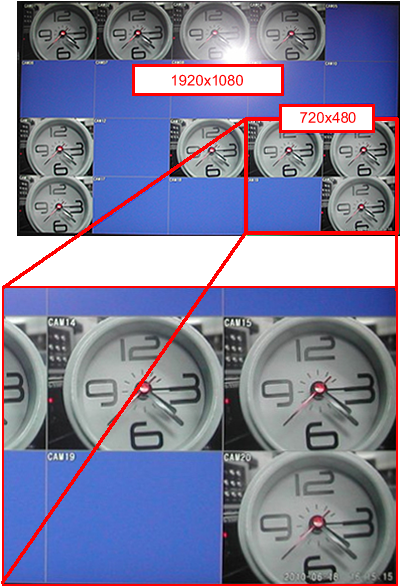

HDMI表示サンプル画像

 寸法:W300xH44xD250(+10)mm
 重量:約3kg
 ※19"ラックマウント金具付属
  DC12V電源アダプター付属

フルHD HDMI出力 画面分割ユニット 通常在庫品スリーディーHD-SDI 画面分割器
TQS-C20HD TQS画面分割器製品仕様 定価398,000円(税別)
TQS-C16HD TQS画面分割器製品仕様 定価348,000円(税別)
TQS-C9HD TQS画面分割器製品仕様 定価298,000円(税別)
TQS-C4HD TQS画面分割器製品仕様 定価198,000円(税別)
スリーディーHD-SDI 画面分割器
大型ワイドモニターに表示する場合などに最適です。
TQS-C20HD画面分割器TQS-C20HD取扱説明書 参考: 背面入出力端子図 20/16/9ch
TQS-C16HD画面分割器TQS-C16HD取扱説明書
TQS-C9HD 画面分割器TQS-C9HD取扱説明書
TQS-C4HD 画面分割器TQS-C4HD取扱説明書
映像入力:ビデオCH1〜20 ループ出力:CH1〜16
メインモニター出力:HDMI、DVI、VGA
スポットモニター出力:ビデオ(BNC)
リモート操作:接点、もしくはRS232C(独自プロトコル)
解像度:1280x1024、最大1920x1080

※モニターフルHD出力信号は、1080p60のみです。
 一部古いモニターでは、タイミングチャートの相違により、
 適正に表示されない場合がございます。

▲上へ

 SVGA出力アナログビデオ(CVBS)入力 画面分割ユニット Splitter for CVBS

TQS-C4E 3Dカラー4分割ユニット
入力NTSC出力  出力NTSC出力

外形寸法:W130x44x125mm 約0.5kg
動作温度:-10℃〜50℃
使用電源:DC12V0.8A〜DC18V0.5A
消費電力:5W以下
付属品:DC12V1A電源アダプター

カラー4画面分割ユニット 通常在庫品
スリーディー画面分割ユニット
TQS-C4E TQS画面分割器製品仕様 定価48,000円(税別)
スリーディー画面分割ユニット
画面分割器TQS-C4E取扱説明書
映像入力:カラー4ch BNC
モニター出力:2BNC
フルリアルタイムで1ch30フレーム/秒を実現
OSD設定、時計内蔵
解像度:720 x 480
※ループ出力はありません。
 ループが必要な場合は、TQS-C4Vを選択ください。



TQS-C4V 3Dカラー4分割ユニット

外形寸法:210x44x200(+10)mm
重量:約2.5kg
動作温度:-10℃〜50℃
使用電源:DC 12V0.8A〜DC18V0.5A
消費電力:5W以下
付属品:DC12V1A電源アダプター
     19"ラックマウント金具

※外部リモートコントロール機器のご用意はございません。
※製作される場合は、マニュアルのリモートコントロールについてのピンアサインメントを参照ください。

カラー4画面分割ユニット 通常在庫品
スリーディー画面分割ユニット
TQS-C4V(SXGA出力付) TQS画面分割器製品仕様 定価78,000円(税別)
スリーディー画面分割ユニット
画面分割器TQS-C4Vマニュアル
表示解像度:最大1280×1024
多彩な分割モード
映像入力:カラー4ch BNC、ループ出力:4ch BNC
モニター出力:2BNC/VGA(D-Sub15)
VCR:IN/OUT ※VCRとの接続可
アラーム:4 TTL 1Kオーム
フルリアルタイムで1ch30フレーム/秒を実現
解像度:720 x 480

HDMI出力カラー4画面分割ユニット 通常在庫品
スリーディー画面分割ユニット
TQS-C4HD(HDMI出力付) TQS画面分割器製品仕様 定価198,000円(税別)
スリーディー画面分割ユニット
画面分割器TQS-C4HDマニュアル

▲上へ
画面分割ユニット

TQS-C9V カラー9分割ユニットTQS-C9V

外形寸法:300 x 44 x 250(+10)mm
重量:約2.5kg



TQS-C9HD HDMI出力カラー9画面分割ユニット リモコン付属

※写真は、16chモデル
外形寸法:W430xH44xD300(+10)mm
重量:約4.0kg

動作温度:-10℃〜50℃
使用電源:DC 12V1.5A〜DC18V1.0A
付属品:DC12V電源アダプター
     19"ラックマウント金具

カラー9画面分割ユニット 通常在庫品
スリーディー画面分割ユニット
TQS-C9V(SXGA出力付) TQS画面分割器製品仕様 定価98,000円(税別)
スリーディー画面分割ユニット 画面分割器TQS-C9Vマニュアル
表示解像度:最大1280×1024
多彩な分割モード
アラーム入力:9 TTL 1Kオーム
フルリアルタイムで1ch30フレーム/秒を実現


HDMI出力カラー9画面分割ユニット通常在庫品スリーディー画面分割ユニット
TQS-C9HD(HDMI出力付) TQS画面分割器製品仕様 定価298,000円(税別)
スリーディー画面分割ユニット
画面分割器TQS-C9HDマニュアル
解像度:最少1280x1024、最大1920x1080
分割モード:単画面/4分割/6分割/9分割

※外部リモートコントロール機器のご用意はございません。
※製作される場合は、マニュアルのリモートコントロールについてのピンアサインメントを参照ください。


▲上へ
画面分割ユニット



TQS-C16V カラー16分割ユニット

外形寸法:300 x 44 x 250(+10)mm
重量:約2.5kg





TQS-C16HD HDMI出力カラー9画面分割ユニット

外形寸法:W430xH44xD300(+10)mm
重量:約4.0kg

動作温度:-10℃〜50℃
使用電源:DC 12V1.5A〜DC18V1.0A
付属品:DC12V電源アダプター
     19"ラックマウント金具

※外部リモートコントロール機器のご用意はございません。
※製作される場合は、マニュアルのリモートコントロールについてのピンアサインメントを参照ください。

カラー16画面分割ユニット 通常在庫品
スリーディー画面分割ユニット
TQS-C16V(SXGA出力付) TQS画面分割器製品仕様
定価148,000円(税別)
スリーディー画面分割ユニット
画面分割器TQS-C16Vマニュアル
表示解像度:最大1280×1024
多彩な分割モード
映像入力:カラー16ch BNC ※ループ出力はありません
モニター出力:2BNC、1S-Video、1VGA
アラーム:16 TTL 1Kオーム
フルリアルタイムで1ch30フレーム/秒を実現

HDMI出力カラー16画面分割ユニット 通常在庫品
スリーディー画面分割ユニット
TQS-C16HD(HDMI出力付) TQS画面分割器製品仕様 定価348,000円(税別)
スリーディー画面分割ユニット
画面分割器TQS-C16HDマニュアル
解像度:最少1280x1024、最大1920x1080
分割モード:単画面/4分割/6分割/9分割/16分割


HDMI出力カラー20画面分割ユニット 通常在庫品
スリーディー画面分割ユニット
TQS-C20HD(HDMI出力付) TQS画面分割器製品仕様 定価398,000円(税別)
スリーディー画面分割ユニット
画面分割器TQS-C20HDマニュアル
解像度:最少1280x1024、最大1920x1080
分割モード:単画面/4分割/6分割/9分割/16分割/20分割

▲上へ
画面分割ユニット

 TQS-C4V/TQS-C9V/TQS-C16CV用
 リモートソフトウェア

 定価:¥80,000(税別)

 RS232Cケーブル1.5m(受注生産:3-4週間)
 定価:¥18,000(税別)

 対応OS :Windows7, 8等
 ※ソフトウェア・ケーブルは
  機種により異なります。

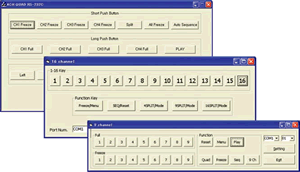

画面分割器TQSリモートソフトウェア
本体前面のボタンと同じ操作をPCにて行えます。

▲上へ
画面分割ユニット
下記は現在、生産見合わせ中

 ウルトラHD 4K入出力 HDMI画面分割ユニット HDMI 4K Splitter with HDMI 4K output

HDMI 4画面分割器
4入力 HDMI
HDMI出力

 寸法:430x44x350mm
 重量:約3.5kg
 ※19"ラックマウント金具付属

4K 4入力HDMI 4画面分割ユニット 4K出力スリーディーHD-SDI 画面分割器
TQS-H04H(R3) TQS画面分割器製品仕様 OPEN
スリーディーHD-SDI 画面分割器
HDMI画面分割器TQS-H04H取扱説明書
映像入力:4 HDMI
映像出力:1 HDMI
解像度:最大3840x2160(入力・出力共)
※詳細は、仕様書を参照ください。
※USBマウス・キーボード接続可
HDMI入力HDMI出力4K画面分割器
▲上へ

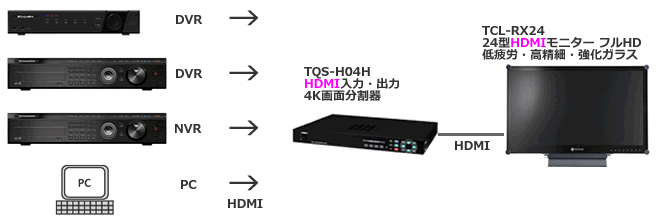

 フルHD表示HDMI画面分割ユニット HDMI / HD-SDI Quad, Splitter with HDMI output

HDMI/HD-SDI4画面分割器
4入力 HD-SDI/HDMI
HDMI出力HD-SDI出力

背面

 寸法:430x44x350mm
 重量:約3.5kg
 ※19"ラックマウント金具付属

4入力 HDMI or 4入力 HD-SDI
4画面分割ユニット フルHD
スリーディーHD-SDI 画面分割器
TQS-H04H 画面分割器TQS-H04H製品仕様書製品仕様 定価298,000円(税別)
スリーディーHD-SDI 画面分割器
画面分割器 TQS-H04H取扱説明書
映像入力:4 HD-SDI / HDMI
メインモニター出力:1HD-SDI(BNC)、1HDMI、1 VGA(D-Sub15)
スポット出力:コンポジットビデオ(BNC)
解像度:1920x1080
※詳細は、仕様書を参照ください。

フルHD入力フルHD出力画面分割器

▲上へ
