 カメラパンチルト雲台・回転台・旋回台 Pan & Tilt Motor Units

RoHS指令対応 本ページに掲載の製品は全てRoHS指令に対応しています。

スリーディー製品定価表

パンチルト雲台・RS485信号受信・分配器・操作器 製品一覧(定価表)
カメラハウジングブラケット THW-B

機器間のケーブルチャートを作成しました


TPS-04


1)プリセット付PT TPS-P04対応レシーバは、TPS-RT324です。
2)可変スピードPT TPS-S04はDC24V仕様。 対応テレメトリーは、TPS-RTDC のみで
AC230V仕様です。

PT台とテレメトリー間のケーブル距離は15m、 プリセットを使用する場合は5mまで。
テレメトリー〜コントローラ間の伝送可能距離は、RS485で1200mまでです。

屋外用パンチルト雲台 (中型ハウジング用 )
スリーディーカメラパンチルト雲台
TPS-04 PDF製品仕様 定価¥198,000(税別)
TPS-P04(プリセット機能付) PDF製品仕様 定価¥248,000(税別)
TPS-S04(可変スピードモデル) PDF製品仕様 定価¥298,000(税別)
スリーディーカメラパンチルト雲台
マニュアルご要望の方はお問合わせください
防水防塵保護等級IP66 重耐塩塗装
パンチルト1対1制御
パンチルト複数台制御

素材:ダイキャストアルミニウム
耐荷重:12kg
電源:AC24V ※TPS-S04は、DC24V仕様
消費電力:パンモーター 7W、チルトモーター 7W
外形寸法:161x144x180mm
重量:3.6kg

※TPS-05と同様に天吊り可能です。



TPS-04BA TPS-04専用ブラケット
スリーディーカメラパンチルト雲台
TPS-04BA PDF製品仕様 定価¥17,800(税別)
スリーディーカメラパンチルト雲台
TPS-PM パラペットマウントブラケットとセットで取付けてください。

▲上へ
スリーディー パンチルト回転台・雲台

コロン型ブラケット

パラペットマウントブラケット
スリーディーカメラパンチルト雲台
TPS-PM PDF製品仕様 定価¥19,800(税別)
スリーディーカメラパンチルト雲台
素材:ダイキャストアルミニウム
耐荷重:50kg
ポールマウントアダプター
PT雲台用ポールマウントアダプター (Φ80-150mm対応)
スリーディーカメラパンチルト雲台
THP-V01 PDF製品仕様 定価¥34,800(税別)
スリーディーカメラパンチルト雲台
素材:ダイキャストアルミニウム
耐荷重:50kg

▲上へ
スリーディー パンチルト回転台・雲台

TPS-RT324

※従来のAC24Vによる電圧制御PTZカメラをRS485によるシリアルコントロールに変更可(ミカミ製PTH-77-24など)

マルチテレメトリーレシーバー(制御信号受信機)
スリーディーカメラパンチルト雲台
TPS-RT324(17ファンクション) PDF製品仕様 定価¥198,000(税別)
スリーディーカメラパンチルト雲台
マニュアルご要望の方はお問合わせください
制御:上/下/左/右/オート/プリセット/ズームテレ/ズームワイド/フォーカスニア/フォーカスファー/アイリスオープン/アイリスクローズ/ワイパー/ウォッシャー/外部補助装置
プロトコル:Marco/Videotec/PelcoD
インターフェース:RS485(1200mまで)/RS232(15m)
電源:AC24V
消費電力:40W
※プリセット・ワイパ・ウォッシャーなどを使用する場合

TPS-RT224

テレメトリーレシーバー(制御信号受信機)
スリーディーカメラパンチルト雲台
TPS-RT224(12ファンクション) PDF製品仕様 定価¥98,000(税別)
スリーディーカメラパンチルト雲台
マニュアルご要望の方はお問合わせください
制御:上/下/左/右/オート/ズームテレ/ズームワイド/フォーカスニア/フォーカスファー/アイリスオープン/アイリスクローズ/外部補助装置
プロトコル:Marco/Videotec/PelcoD
インターフェース:RS485(1200mまで)/RS232(15m)
電源:AC24V
消費電力:10W
※プリセット・ウォッシャーなどを使用しない場合に対応



TPS-RM485

ミニテレメトリーレシーバー(制御信号受信機)
スリーディーカメラパンチルト雲台
TPS-RM485(8ファンクション) PDF製品仕様 定価¥58,000(税別)
スリーディーカメラパンチルト雲台
マニュアルご要望の方はお問合わせください
制御:上/下/左/右/ズームワイド/ズームテレ/フォーカスファー/フォーカスニア
プロトコル:独自
インターフェース:RS485(1200mまで)
電源:AC24V
消費電力:1W
※THS-G365/450にぴったり収納できます。

▲上へ
スリーディー パンチルト回転台・雲台



システムコントローラータッチスクリーンモデル
(20ファンクション)
スリーディーカメラパンチルト雲台
TPS-SCTT PDF製品仕様 定価¥498,000(税別)
スリーディーカメラパンチルト雲台
操作:パン・チルト・ズーム、ワイパー、ウォッシャー等多数
寸法:298x107x210mm
重量:1.7g
電源:DC12V 1A 電源アダプター付属





TPS-SCTJ

PTZマルチファンクションコントローラー (17ファンクション)
スリーディーカメラパンチルト雲台
TPS-SCTJ PDF製品仕様 定価¥298,000(税別)
スリーディーカメラパンチルト雲台
マニュアルご要望の方はお問合わせください

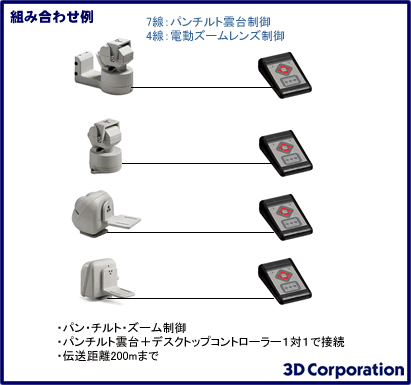

パンチルト1対1制御・・・RS485で長距離操作する場合

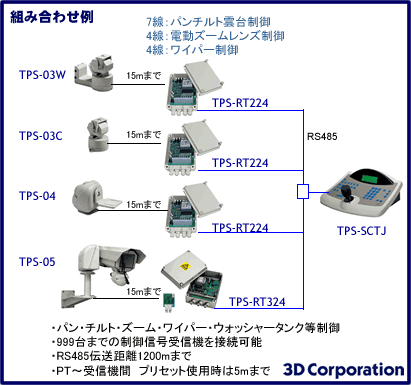

パンチルト複数台制御・・・RS485でかつ複数台制御する場合
操作:パン・チルト・ズーム、ワイパー、ウォッシャー等多数
電源:DC12V
消費電力:1A
※PT雲台設置場所から200m以上離れて制御する場合、
 複数台制御する場合に使用
 制御信号をRS485(最長1200m)で伝送します。

TPD-400E-SCTコントローラ

電源:DC12V(別売)
※電源アダプター(TY-S12-1000)

システムコントローラ 小型モデル
スリーディーカメラパンチルトコントローラー
TPD-400E-SCT PDF製品仕様 定価¥98,000 (税別)
スリーディーカメラパンチルトコントローラー
PTZコントローラ取扱説明書
プロトコル:Pelco-D/Pelco-P
伝送距離:1200m

電源:DC12V(別売)
※電源アダプター(TY-S12-1000)

ジョイスティックコントローラ  1対1接続モデル
スリーディーカメラパンチルトコントローラー
TCC-400D PDF製品仕様 定価¥98,000 (税別)
スリーディーカメラパンチルトコントローラー
プロトコル:Pelco-D/Pelco-P
伝送距離:1200m

※複数台のカメラ制御はできません。

▲上へ
スリーディー パンチルト回転台・雲台

TPS-05BB

TPS-05+THS-G450+wiper
※ハウジングTHS-G+ワイパー

パンチルト 天吊り
天吊り固定イメージ

機器間ケーブルチャート

屋外用パンチルト雲台(大型ハウジング用)  生産終了スリーディーカメラパンチルト雲台
TPS-05 PDF製品仕様 定価¥298,000(税別)
TPS-P05(プリセット機能付) PDF製品仕様 定価¥398,000(税別)
TPS-05-H24(-40度対応) PDF製品仕様 定価¥438,000(税別)
スリーディーカメラパンチルト雲台
マニュアルご要望の方はお問合わせください
防水防塵保護等級IP66 重耐塩塗装
パンチルト1対1制御
パンチルト複数台制御

素材:ダイキャストアルミニウム
耐荷重:30kg
電源:AC24V
消費電力:パンモーター 13W、チルトモーター 13W
外形寸法:170x126x212mm
重量:5.6kg
※寒冷地仕様TPS-05-H24(-40度対応)には、オートパン・プリセット機能ついていません。

1)プリセット付PT TPS-P05対応レシーバは、TPS-RT324です。
2)PT台とテレメトリー間のケーブル距離は、15m、 プリセットを使用する場合は5mまで。
テレメトリー〜コントローラ間の伝送可能距離は、RS485で1200mまでです。


TPS-05専用ブラケットTPS-05BB

TPS-05専用ブラケット
スリーディーカメラパンチルト雲台
TPS-05BB PDF製品仕様 定価¥19,800(税別)
スリーディーカメラパンチルト雲台
TPS-PM パラペットマウントブラケットとセットで取付けてください。
